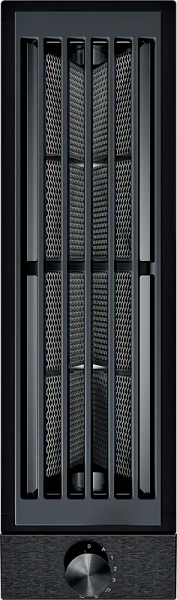

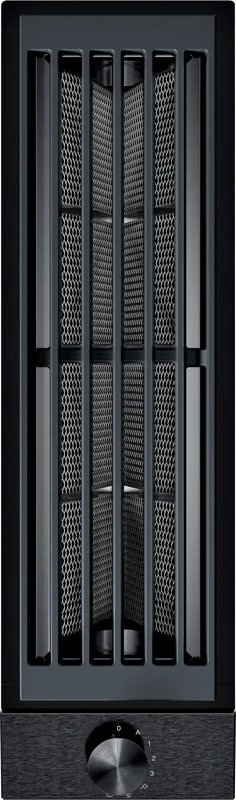

Gaggenau VL200120 — Вытяжной модуль Vario для столешницы 15 см чёрный

Сочетается со всеми варочными панелями Vario серии 200. Эффективная вытяжная система, встроенная в столешницу. Автоматическая регулировка производительности по датчику качества воздуха. При монтаже соблюдайте инструкцию по установке. Низкий уровень шума при работе с мотором AR410110. Работа в режиме отвода воздуха или рециркуляции. Производительность зависит от используемого мотора Gaggenau. Встроенная в верхнюю часть модуля поворотная ручка управления со световым кольцом. 3 уровня мощности с электронным управлением и 1 интенсивный режим.

Основные характеристики

Функции и характеристики

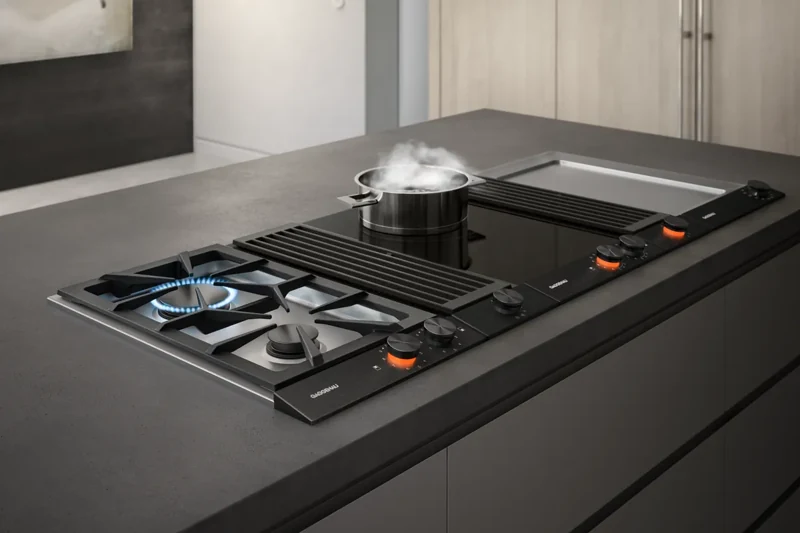

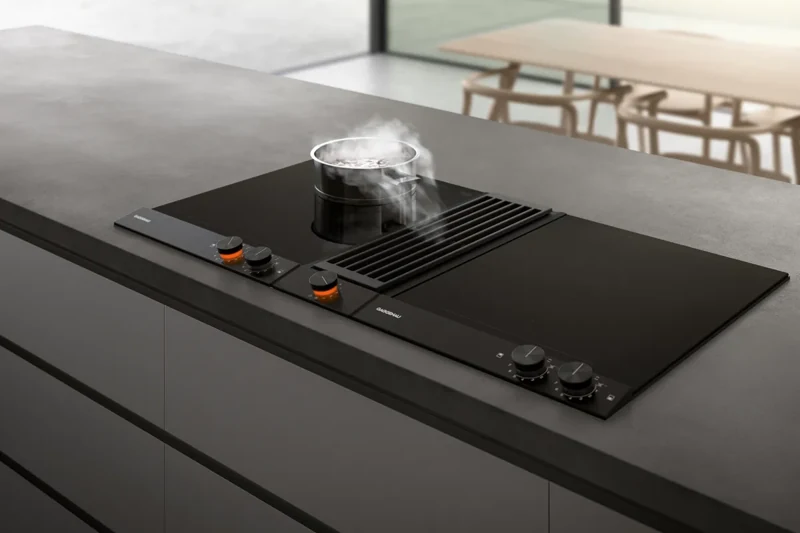

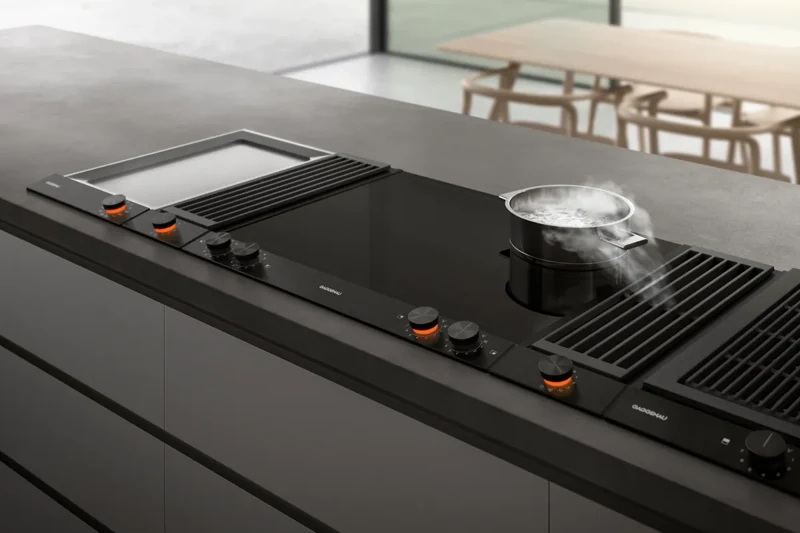

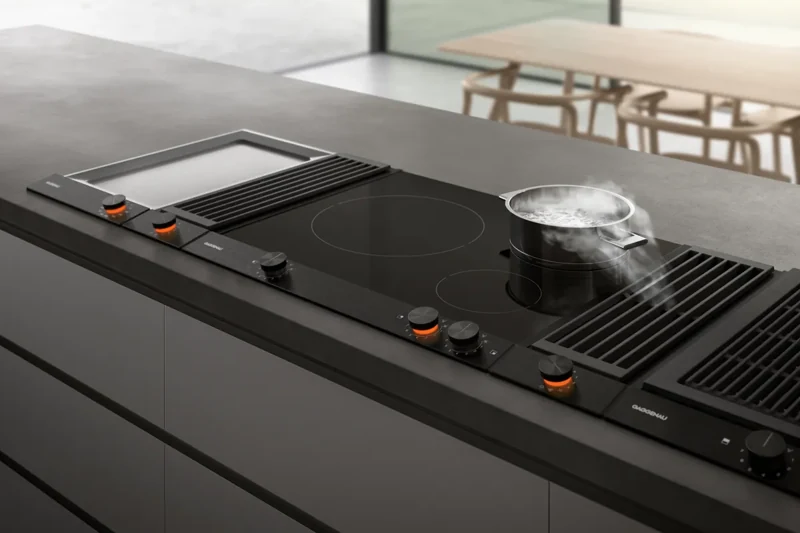

• Сочетается со всеми варочными панелями Vario серии 200.
• Эффективная вытяжная система, встроенная в столешницу.
• Автоматическая регулировка производительности по датчику качества воздуха.
• При монтаже соблюдайте инструкцию по установке.
• Низкий уровень шума при работе с мотором AR410110.
• Работа в режиме отвода воздуха или рециркуляции.
• Производительность зависит от используемого мотора Gaggenau.
• Встроенная в верхнюю часть модуля поворотная ручка управления со световым кольцом.
• 3 уровня мощности с электронным управлением и 1 интенсивный режим.
• Металлический жироулавливающий фильтр с высокой эффективностью улавливания жира.
• Индикатор насыщения жироулавливающего и угольного фильтров.
• Оптимизированная внутренняя конструкция для эффективной циркуляции воздуха.
• Интервальная вентиляция включает первую ступень примерно на 6 минут каждый час.
• Эмалированную вытяжную решётку можно мыть в посудомоечной машине.
• Колено отвода воздуха входит в комплект поставки.
• Ёмкость для сбора жидкости объёмом 250 мл.
• Показатели потребления приведены для конфигурации с мотором AR403122.
• Потребление энергии: 48,3 кВт·ч в год.
• Класс эффективности вентиляции: A.
• Класс эффективности освещения: не указан (—).
• Класс эффективности фильтра: B.
• Шум в обычном режиме: минимум 56 дБ, максимум 71 дБ.
• Модуль не имеет встроенного мотора и работает с совместимым выносным моторным блоком Gaggenau, который приобретается отдельно. Британский техлист рекомендует один выносной мотор на каждый модуль VL.
• При приготовлении рядом с газовой панелью инструкция требует устанавливать на неё воздушный дефлектор LS041001; он помогает предотвратить затягивание и погасание пламени.
• Не используйте сковороду вок WP400001 при установленной принадлежности LS041001.
• При работе вытяжки с отводом воздуха совместно с очагом, подключённым к дымоходу с естественной тягой, в цепи питания вентиляционного прибора необходим подходящий защитный выключатель.
• Монтажные размеры см. на схеме встраивания.
• Кабель между модулем VL и выносным мотором длиной 1,7 м.
• Класс энергоэффективности A по шкале от A+++ до D.
• Рециркуляция не рекомендуется при сочетании с электрическими грилями Vario.
• Автоматический режим с датчиком качества воздуха.
• Съёмный фильтр можно мыть в посудомоечной машине.
• Эквивалентная длина воздуховода для обеспечения эффективной работы: Lmax 26 м.
• Максимальная ширина варочной панели между двумя модулями VL: 80 см.
• При рециркуляции предусмотрите выход воздуха в цоколе мебели с минимальным свободным сечением около 400 см².
• Вытяжной модуль Vario серии 200 шириной 15 см: чёрный анодированный алюминий. Верхняя часть имеет ширину 150 мм и глубину 512 мм.
• Высота корпуса под столешницей — 175 мм; верхняя часть возвышается на 8,5 мм. Размер с выступающим коленом на схеме — 591 мм, а глубина верхней панели — 512 мм.
• Для VL200120 применяется накладная установка по индивидуальной монтажной инструкции. Схемы установки заподлицо с пометкой «только VL414» к этой модели не относятся.
• Для соединения с приборами Vario 200 предусмотрены отдельные планки VV200010 из нержавеющей стали или VV200020 в чёрном исполнении.
• Автоматический датчик выбирает ступень 1, 2, 3 или интенсивную по количеству испарений. Максимальная длительность автоматического режима — 8 часов.
• После выключения функция продолжения работы снижает ступень и затем отключает вентиляцию. Она запускается после работы не менее 2 минут; в автоматическом режиме поворот ручки в положение 0 выключает прибор. Продолжительность в минутах для этой модели в инструкции не указана.
• При отдельных вырезах между приборами оставляют не менее 40 мм материала столешницы. Для общего выреза применяют схему сочетания и соответствующие соединительные планки.
• Подключение вытяжного модуля к мотору выполняется кабелем управления. Home Connect и управление вытяжкой с варочной панели для VL200120 в индивидуальных документах не заявлены.
• Через приблизительно 6 минут интенсивный режим автоматически переключается на третью ступень.
• Световое кольцо горит оранжевым во время работы. После выключения три медленных белых мигания означают насыщение жироулавливающего фильтра, шесть быстрых — фильтра запахов при рециркуляции.
• Жироулавливающий фильтр рекомендуется очищать каждые два месяца. Для снятия убирают верхнюю решётку и поднимают фильтр за ручки.
• В посудомоечной машине фильтр размещают свободно и выбирают температуру не выше 70 °C. Сильно загрязнённый фильтр не моют вместе с посудой; перед установкой дают ему стечь и высохнуть.
• Решётку можно очищать горячим мыльным раствором или в посудомоечной машине. Небольшое изменение цвета после мойки не влияет на её функцию.
• Ручку управления не снимают для очистки. Используют слегка влажную салфетку и мыльный раствор, затем вытирают насухо; не допускают попадания воды внутрь.
• Для рециркуляции нужен фильтр запахов в совместимом выносном блоке. Его заменяют по индикатору насыщения и инструкции конкретного блока; угольный фильтр не является металлическим жироулавливающим фильтром этого модуля.
• Для воздуховода рекомендован внутренний диаметр 150 мм; плоский канал должен иметь соответствующее внутреннее сечение около 177 см². Длинные трассы, узкие участки и многочисленные изгибы снижают производительность и увеличивают шум.
• Воздуховод выполняют из негорючего материала с уклоном 1° от прибора, чтобы уменьшить возврат конденсата. Длина Lmax является эквивалентной расчётной длиной, а не разрешением проложить любую трассу длиной 26 м.
• За прибором требуется негорючая стена; мебель должна выдерживать температуру до 90 °C. Кромки выреза герметизируют с обеспечением тепло- и влагостойкости.
• Между дном прибора и деталями мебели оставляют зазор не менее 10 мм. При наличии ящика и монтаже заподлицо соблюдают дополнительные расстояния на схеме конкретной установки.
• Сначала в вырез устанавливают вытяжной модуль и соединительные планки, затем остальные приборы Vario. Колено отвода воздуха крепят к модулю четырьмя гайками.
• Для вытяжного модуля предусмотрены гибкое соединение плоского воздуховода DN150 AD410040 и удлинитель плоского подключения AD851041; выбор трассы и принадлежностей выполняют по монтажной схеме.
• При отводе воздуха и одновременной работе отопительного прибора с забором воздуха из помещения обеспечивают достаточный приток и разрежение не более 4 Па. Комплексную вентиляцию должен оценить профильный специалист.
• Допустимая высота эксплуатации — до 4000 м над уровнем моря. Прибор предназначен для удаления кухонных испарений в бытовом помещении, а не для всасывания жидкостей или мелких предметов.
• Масса нетто по каталогу 2026 — 7 кг.
• Для одного VL200120 с AR400142 каталог 2026 указывает расход 280 / 440 / 545 / 645 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Это характеристика указанного сочетания приборов.
• Для одного VL200120 с AR401142 каталог 2026 указывает расход 305 / 460 / 575 / 660 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Это характеристика указанного сочетания приборов.
• Для одного VL200120 с AR403122 каталог 2026 указывает расход 320 / 430 / 555 / 690 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Это характеристика указанного сочетания приборов.
• Для одного VL200120 с AR413122 каталог 2026 указывает расход 305 / 410 / 530 / 665 м³/ч на ступенях 1 / 2 / 3 / интенсивной при рециркуляции и противодавлении 0 Па. Это характеристика указанного сочетания приборов.
• Для одного VL200120 с AR410110 каталог 2026 указывает расход 360 / 435 / 500 / 595 м³/ч на ступенях 1 / 2 / 3 / интенсивной при рециркуляции и противодавлении 0 Па. Это характеристика указанного сочетания приборов.
• Энергетический лист (август 2022), сочетание VL200120 + AR403122: 48,3 кВт·ч/год, класс A; эффективность вентиляции 34,4, класс A; улавливание жира 92 %, класс B. Расход на минимальной / максимальной обычной ступени — 320 / 550 м³/ч, интенсивный — 690 м³/ч; звуковая мощность — 56 / 71 дБ(A) в обычном режиме и 76 дБ(A) в интенсивном.
• Энергетический лист (август 2022), сочетание VL200120 + AR400142: 31,2 кВт·ч/год, класс A; эффективность вентиляции 31,6, класс A; улавливание жира 90 %, класс B. Расход на минимальной / максимальной обычной ступени — 280 / 540 м³/ч, интенсивный — 640 м³/ч; звуковая мощность — 51 / 68 дБ(A) в обычном режиме и 73 дБ(A) в интенсивном.
• Энергетический лист (август 2022), сочетание VL200120 + AR401142: 53 кВт·ч/год, класс A; эффективность вентиляции 29,3, класс A; улавливание жира 92 %, класс B. Расход на минимальной / максимальной обычной ступени — 300 / 570 м³/ч, интенсивный — 660 м³/ч; звуковая мощность — 57 / 73 дБ(A) в обычном режиме и 76 дБ(A) в интенсивном.
• В энергетическом листе потребление системы в ожидании указано как 0,44 Вт; показатель относится к приведённым в нём сочетаниям с выносными моторами. Показатели в выключенном состоянии и эффективность освещения обозначены прочерком.
• В энергетическом листе августа 2022 максимальные обычные расходы с AR403122 / AR400142 / AR401142 равны 550 / 540 / 570 м³/ч, тогда как каталог 2026 приводит 555 / 545 / 575 м³/ч при 5 Па. Интенсивный расход с AR400142 также различается: 640 против 645 м³/ч. Значения разных документов не объединены в один показатель.
